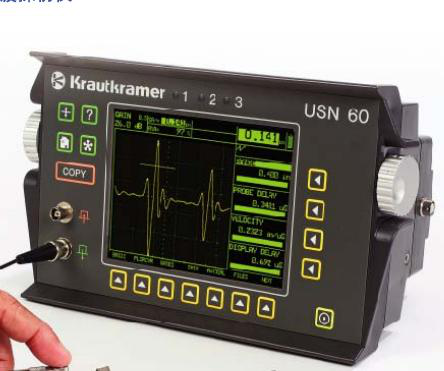

USN60超声波探伤仪

产品介绍

USN60将数字设计的强大优势与详细的动态回波信息相结合，打破了以前只有模拟显示器才能实现的限制。独特的信号处理可显示附加的A扫描图，如与波形一同显示的“亮度变化”，从而弥补数字设备缺失的“模拟外观和性能”。高分辨率（640x 480像素）彩色液晶显示屏所拥有的60赫兹刷新率和“单次射程”测量技术可对水浸和关键焊缝测试作出迅速、平滑的响应。 　　两个独立的探伤闸门、界面闸门选项、底波衰减选项、6千赫脉冲重复频率和实时模拟及TTL输出，也使其成为广泛系列的系统测试应用的理想选择。独一无二的Smartview功能为关键的扫描和旋转零件检测显示最重要的信息（相对简短）。 　　仪器的质量、耐久性、可靠性和操作的简便性，使您不断期待Krautkramer备受欢迎的USN系列设备常胜不衰。从条件艰苦的现场检测到高分辨率的薄型材料测量、大型的声波衰减材料和水浸系统，USN60扩大了便携式设备可以应用的范围。 鲜艳的色彩： 高分辨率（640 x 480像素）彩色液晶显示屏，独特的信号处理可生成“模拟外观和性能”的回波动态图像。 从四种真色彩显示方案中进行选择，配合照明条件和个人喜好。 可从八种A型扫描色彩种选择，缓解疲倦感和眼部疲劳。 调整亮度，在任何照明条件下，都获得轻松的观看效果。 闸门和闸门功能进行了色彩编码，方便识别和快速调整。 数字化优点： SmartView功能与可变的持续保持模式一同显示测试中最重要的信息（相对简短）。 时（单次射程）模拟和TTL输出可处理广泛系列的系统应用。 可选四种保持模式：全部、峰值标准、比较或包络模式，获得最佳的波形评估和比较。 三种可变的持续模式可在保持包络中选择，在视觉上帮助扫描和移动零件检测的缺陷检测和评估。 保持后台模式允许对在屏幕上保持的回波按时间进行调整。该模式也存储具体范围前后的附加信息，以确保保持图像的移动。 与冻结参考波型比较与不同颜色的实时A扫描进行比较，轻松解读测试结果。 模拟性能和系统能力： 高分辨率(640×480pixels)彩色液晶显示 15Hz到6KHz脉冲重复频率 智能观察功能 "Sparkle"功能能像模拟仪器一样显示波形的强度变化 RF显示模式 实时模拟和TTL输出，能处理许多系统应用的问题 250KHz到25MHz频带宽度，有8种可选频率范围匹配探头 方波脉冲发生器： 　　　　方波脉冲发生器可选可调最佳的探头匹配，满足广泛的难于穿透的应用。现在，用户可从仪器面板上选择尖波脉冲或“方波脉冲发生器”。 日常应用仍然偏向于使用尖脉冲。 对于低频应用，方波脉冲发生器可通过调整脉冲宽度和电压，进行最佳的测试匹配。 对难于穿透的金属应用，特别是非金属检测（如：合成材料）进行了优化。 脉冲宽度可以10纳秒步进,最大调至1000纳秒，实现最优的探头匹配和多样性，满足广泛系列的应用需要。 脉冲发生器的电压可以10伏步进从50调整到450伏。 　　　　USN经久耐用的可靠性、电池可连续使用8小时、快速的旋钮操作、杰出的超声波性能、以及现在新增的“方波脉冲发生器”和“彩条显示”结合在一起，就形成了这一功能强大的锂电便携式超声波检测工具。 用户喜爱的特点： 使用快速旋钮调整的简单操作；左边的旋钮可直接调整增益并可以锁定。 自动CAL可快速、轻松地进行校准。 用户可轻松选择65种的材料速率。 带有AutoLOW和AutoHIGH设置的15赫兹到6千赫（尖波脉冲模式）PRF和15赫兹到2千赫（方波模式）PRF（脉冲重复频率），可以手动调整，并可外部触发（仅适用于尖波脉冲模式）。 2个独立的闸门可为探伤和厚度测量应用监控振幅和声程距离。 带有10个可选频率范围的250KHz到25 MHz能力可对探头进行匹配，获得最佳性能。 射频显示模式可提高信号评估和不同材料的胶接检测。 4种可选的衰减设置（50、75、150、500 ohms）可实现最佳的探头性能。 040”到1100”（1毫米到28米）的范围（钢材）覆盖了由薄型材料到厚的声波衰减材料。 dB REF按键在激活时，可评估后续回波增益值和A门内的最大回波振幅（参考回波）。 IF（界面）闸门选项，用于水浸测试应用中的显示屏、A门、B门和/或DAC/TCG的自动启动。 VGA输出选项提供与计算机显示器或计算机投影机连接的简便方法，用于多人观看和培训目的。 RF输出选项可通过标准的Lemo连接器输出原始的射频波形，便于进一步分析。 BEA（底波衰减）选项允许该区域B门下的独立增益控制，以进行底波监控。 文件编制和录制 ： 使用A型扫描存储和预览至少200个用户命名的数据集，用于快速调用和仪器设置。 ltraDOC 4软件程序可用于计算机双向交流，A扫描简便的数据集存储和测试结果的文件生成。 UltraMATE.软件程序简化厚度数据的转移、存储、分析和文件编制。 使用A型扫描编制的报告可直接输出到打印机。文字数字式厚度数据记录器可灵活、方便地存储厚度读数。 由用户输入文件名、位置编码、注释、记录和标题域，以线性、网格或用户定义的线性文件结构记录。
